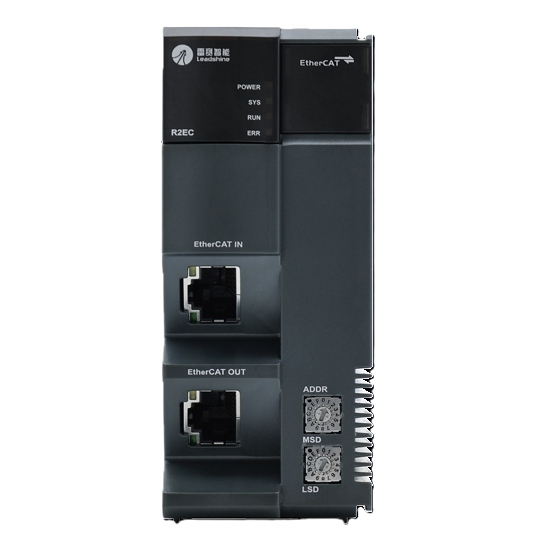

R2EC Moduł sprzęgający EtherCAT

R2EC to sprzęgacz magistrali EtherCAT opracowany przez firmę Leadshine, przeznaczony do łączenia modułowych wejść/wyjść serii PM z systemem sterowania opartym na EtherCAT. Urządzenie pełni funkcję bramy komunikacyjnej pomiędzy głównym sterownikiem EtherCAT (np. PLC, kontrolerem ruchu lub komputerem przemysłowym) a podłączonymi lokalnie modułami I/O.

Sprzęgacz R2EC zapewnia szybką, deterministyczną komunikację, obsługując szeroką gamę modułów I/O w kompaktowym i modułowym formacie. Został zaprojektowany z myślą o wymagających środowiskach automatyki i sterowania ruchem.

Główne cechy:
Interfejs: EtherCAT slave (zgodny z IEC 61158)
Typ magistrali: EtherCAT (100 Mbps, full-duplex, magistrala czasu rzeczywistego)
Pojemność I/O: Obsługuje do 16 modułów serii PM na jeden sprzęgacz
Adresowanie: Automatyczne, przez skan sieci EtherCAT (brak przełączników DIP)
Wskaźniki LED:
– Status RUN/ERR
– Link/Activity dla każdego portu RJ45
Porty RJ45: Dwa porty – EtherCAT IN i OUT
Montaż: Szyna DIN (standard EN 50022, 35 mm)
Napięcie wejściowe: 24 VDC (dla logiki wewnętrznej i zasilania magistrali I/O)
Zabezpieczenia: Ochrona przed przepięciem i odwrotną polaryzacją
Hot-plug: Możliwość wymiany modułów bez wyłączania systemu
