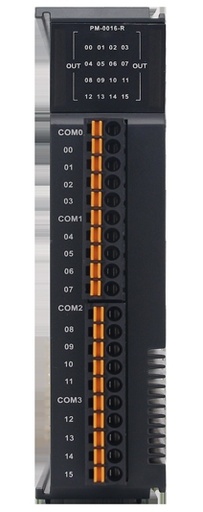

PM-0016-R to 16-kanałowy moduł wyjść przekaźnikowych. Każdy kanał wyjściowy posiada niezależny przekaźnik elektromechaniczny, co umożliwia przełączanie szerokiego zakresu napięć i prądów AC lub DC, w tym obciążeń indukcyjnych, takich jak elektromagnesy, styczniki czy silniki.
Moduł PM-0016-R jest przeznaczony do zastosowań wymagających galwanicznej izolacji, niezawodnego przełączania wysokiego napięcia lub prądu oraz odporności na zakłócenia.

Główne cechy:
Kanały: 16 wyjść przekaźnikowych
Typ wyjścia: Elektromechaniczny, SPST-ON (Form A)
Napięcie nominalne: 250 VAC / 30 VDC
Maksymalny prąd wyjściowy: Do 2 A na kanał (typowo)
Izolacja: Wysokonapięciowa izolacja między wyjściami przekaźnikowymi a logiką sterującą
Wskaźniki stanu: Diody LED do monitorowania statusu wyjść w czasie rzeczywistym
Połączenie: Złącze śrubowe
Montaż: Szyna DIN (standard EN 50022, 35 mm)

PM-0016-P to wysokowydajny moduł wyjść cyfrowych. Posiada 16 izolowanych kanałów wyjściowych typu PNP (źródłowe), oferując kompaktowe i efektywne rozwiązanie do sterowania urządzeniami zewnętrznymi, takimi jak przekaźniki, styczniki, elektromagnesy i lampki sygnalizacyjne.

Główne cechy:
Kanały: 16 cyfrowych wyjść typu PNP
Typ wyjścia: PNP (typ źródłowy)
Napięcie nominalne: 24 VDC
Maksymalny prąd wyjściowy: Do 0,5 A na kanał
Czas reakcji: Szybkie przełączanie, opóźnienie <1 ms
Izolacja: Izolacja optyczna między wyjściami a układem logicznym
Wskaźniki stanu: Diody LED dla każdego kanału wyjściowego
Montaż: Szyna DIN (standard EN 50022, 35 mm)

PM-0016-N to wysokowydajny moduł wyjść cyfrowych. Posiada 16 izolowanych kanałów wyjściowych typu NPN (otwarty kolektor), oferując kompaktowe i efektywne rozwiązanie do sterowania urządzeniami zewnętrznymi, takimi jak przekaźniki, styczniki, elektromagnesy i lampki sygnalizacyjne.

Główne cechy:
Kanały: 16 wyjść cyfrowych
Typ wyjścia: NPN (otwarty kolektor)
Napięcie nominalne: 24 VDC
Maksymalny prąd wyjściowy: Typowo 0,5 A na kanał
Czas reakcji: Szybkie przełączanie, opóźnienie <1 ms
Izolacja: Izolacja optyczna pomiędzy kanałami a logiką sterującą
Złącza: Zaciski wtykowe lub śrubowe dla pewnego połączenia przewodów
Wskaźniki stanu: Diody LED dla każdego kanału wyjściowego
Montaż: Szyna DIN (standard EN 50022, 35 mm)

PM-3200-2 to 32-kanałowy moduł wejść cyfrowych. Zapewnia niezawodne i szybkie wykrywanie sygnałów dyskretnych z urządzeń polowych, takich jak czujniki, przełączniki i przyciski. Każdy kanał wejściowy jest elektrycznie odizolowany, co zapewnia wysoką odporność na zakłócenia i niezawodne działanie w środowiskach przemysłowych.

Główne cechy:
Kanały: 32 wejść cyfrowych
Typy wejść: Sourcing (PNP) lub Sinking (NPN)
Napięcie wejściowe: 24 VDC (typowy zakres pracy: 12–30 VDC)
Prąd wejściowy: zazwyczaj 3–7 mA na kanał
Izolacja: izolacja optyczna między wejściami a logiką sterującą
Czas reakcji: szybkie wykrywanie sygnału (<1 ms)
Połączenie: Złącze Fujitsu
Wskaźniki stanu: diody LED dla każdego kanału wejściowego
Montaż: na szynie DIN (standard EN 50022, 35 mm)

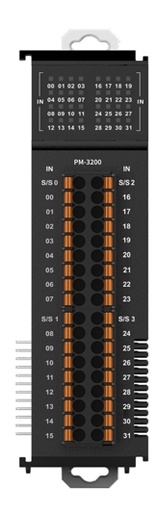

PM-3200-1 to 32-kanałowy moduł wejść cyfrowych. Zapewnia niezawodne i szybkie wykrywanie sygnałów dyskretnych z urządzeń polowych, takich jak czujniki, przełączniki i przyciski. Każdy kanał wejściowy jest elektrycznie odizolowany, co zapewnia wysoką odporność na zakłócenia i niezawodne działanie w środowiskach przemysłowych.

Główne cechy:
Kanały: 32 wejść cyfrowych
Typy wejść: Sourcing (PNP) lub Sinking (NPN)
Napięcie wejściowe: 24 VDC (typowy zakres pracy: 12–30 VDC)
Prąd wejściowy: zazwyczaj 3–7 mA na kanał
Izolacja: izolacja optyczna między wejściami a logiką sterującą
Czas reakcji: szybkie wykrywanie sygnału (<1 ms)
Połączenie: Złącze MIL
Wskaźniki stanu: diody LED dla każdego kanału wejściowego
Montaż: na szynie DIN (standard EN 50022, 35 mm)

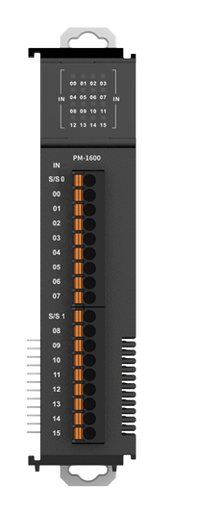

PM-1600 to 16-kanałowy moduł wejść cyfrowych. Zapewnia niezawodne i szybkie wykrywanie sygnałów dyskretnych z urządzeń polowych, takich jak czujniki, przełączniki i przyciski. Każdy kanał wejściowy jest elektrycznie odizolowany, co zapewnia wysoką odporność na zakłócenia i niezawodne działanie w środowiskach przemysłowych.

Główne cechy:
Kanały: 16 wejść cyfrowych
Typy wejść: Sourcing (PNP) lub Sinking (NPN)
Napięcie wejściowe: 24 VDC (typowy zakres pracy: 12–30 VDC)
Prąd wejściowy: zazwyczaj 3–7 mA na kanał
Izolacja: izolacja optyczna między wejściami a logiką sterującą
Czas reakcji: szybkie wykrywanie sygnału (<1 ms)
Połączenie: odłączalne złącza śrubowe dla łatwej instalacji i konserwacji
Wskaźniki stanu: diody LED dla każdego kanału wejściowego
Montaż: na szynie DIN (standard EN 50022, 35 mm)

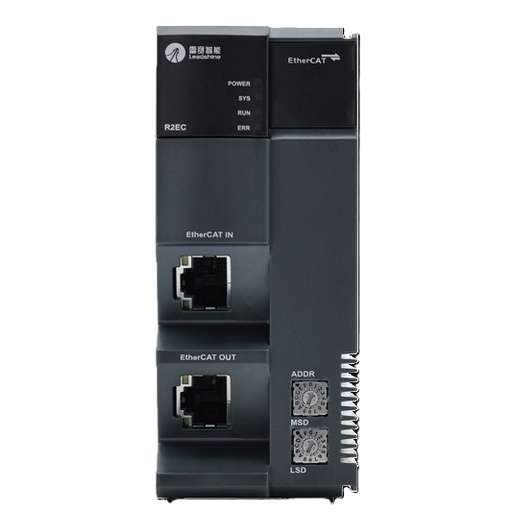

R2EC to sprzęgacz magistrali EtherCAT opracowany przez firmę Leadshine, przeznaczony do łączenia modułowych wejść/wyjść serii PM z systemem sterowania opartym na EtherCAT. Urządzenie pełni funkcję bramy komunikacyjnej pomiędzy głównym sterownikiem EtherCAT (np. PLC, kontrolerem ruchu lub komputerem przemysłowym) a podłączonymi lokalnie modułami I/O.

Sprzęgacz R2EC zapewnia szybką, deterministyczną komunikację, obsługując szeroką gamę modułów I/O w kompaktowym i modułowym formacie. Został zaprojektowany z myślą o wymagających środowiskach automatyki i sterowania ruchem.

Główne cechy:
Interfejs: EtherCAT slave (zgodny z IEC 61158)
Typ magistrali: EtherCAT (100 Mbps, full-duplex, magistrala czasu rzeczywistego)
Pojemność I/O: Obsługuje do 16 modułów serii PM na jeden sprzęgacz
Adresowanie: Automatyczne, przez skan sieci EtherCAT (brak przełączników DIP)
Wskaźniki LED:
– Status RUN/ERR
– Link/Activity dla każdego portu RJ45
Porty RJ45: Dwa porty – EtherCAT IN i OUT
Montaż: Szyna DIN (standard EN 50022, 35 mm)
Napięcie wejściowe: 24 VDC (dla logiki wewnętrznej i zasilania magistrali I/O)
Zabezpieczenia: Ochrona przed przepięciem i odwrotną polaryzacją
Hot-plug: Możliwość wymiany modułów bez wyłączania systemu

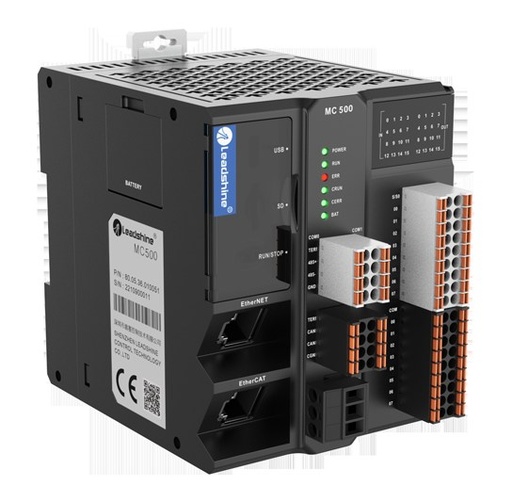

Sterowniki PLC serii MC500 są kompatybilne z oprogramowaniem Codesys i Leadsys Studio

Sterowanie ruchem
Obsługa EtherCAT do 32 osi
Wyjście impulsowe dużej prędkości dla 6 osi — 200 kHz
Interpolacja liniowa do 6 osi, interpolacja kołowa do 3 osi
Zaawansowane funkcje ruchu: elektroniczny CAM (E-CAM)

Inteligentne połączenia
Obsługa protokołów komunikacyjnych OPC UA i EtherNet/IP
Rozproszona kontrola CANopen do 32 węzłów
Port Modbus i wolny port komunikacyjny do elastycznej integracji

Rozbudowana funkcjonalność
Rozszerzenie magistrali lokalnej do 32 modułów I/O
Łączna pojemność I/O do 32 767 punktów
6 szybkich liczników (200 kHz)
Wbudowane zabezpieczenia: przed przegrzaniem, przepięciem i zwarciem

Pamięć i przechowywanie danych
Pamięć programu: 20 MB
Pamięć danych: 40 MB
Obszar trwały: 512 KB (na wypadek awarii zasilania)
Gniazdo kart SD: obsługuje standardowe karty microSD (FAT32), maksymalna pojemność do 32 GB na programy i dane

Specyfikacja wejść/wyjść cyfrowych
Wejścia cyfrowe: łącznie 16
12 szybkich wejść (200 kHz)
4 standardowe wejścia (1 kHz), konfigurowalne NPN/PNP
Wyjścia cyfrowe: łącznie 16
12 szybkich wyjść (200 kHz)
4 standardowe wyjścia (10 kHz), typ NPN

Obsługiwane języki programowania: ST, LD, CFC, SFC, FBD, IL

Leadshine ELM1H-1800MD130E-H AC servo motor with brake.
The ELM1H-1800MD130E-H has 23bit magnetic encoder.
Frame size 130 mm.
Rated power 1800 W.
Rated voltage 230 VAC.
Torque rated (peak) 11.5 (28.8) Nm.
Speed rated (peak) 1500 (4500) rpm.
Current rated (peak) 11.2 (29.3) A.
Weight 9.7 kg.

Leadshine ELM1H-1800MD130F-H AC servo motor.
The ELM1H-1800MD130F-H has 23bit magnetic encoder.
Frame size 130 mm.
Rated power 1800 W.
Rated voltage 230 VAC.
Torque rated (peak) 11.5 (28.8) Nm.
Speed rated (peak) 1500 (4500) rpm.
Current rated (peak) 11.2 (29.3) A.
Weight 8.3 kg.

Silnik serwo AC Leadshine ELM1M-1500MA130E-H z hamulcem.
Model ELM1M-1500MA130E-H posiada 23-bitowy magnetyczny enkoder.
Rozmiar ramy 130 mm.
Moc znamionowa 1500 W.
Napięcie znamionowe 230 VAC.
Moment znamionowy (szczytowy) 4.9 (12.5) Nm.
Prędkość znamionowa (szczytowa) 3000 (5500) obr./min.
Prąd znamionowy (szczytowy) 6.8 (17.1) A.
Masa 6.9 kg.

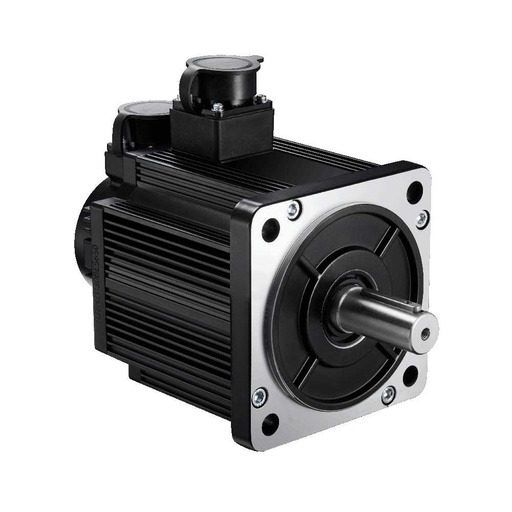

Silnik serwo AC Leadshine ELM1M-1500MA130F-H.
Model ELM1M-1500MA130F-H posiada 23-bitowy magnetyczny enkoder.
Rozmiar ramy 130 mm.
Moc znamionowa 1500 W.
Napięcie znamionowe 230 VAC.
Moment znamionowy (szczytowy) 4.9 (12.5) Nm.
Prędkość znamionowa (szczytowa) 3000 (5500) obr./min.
Prąd znamionowy (szczytowy) 6.8 (17.1) A.
Masa 5.5 kg.

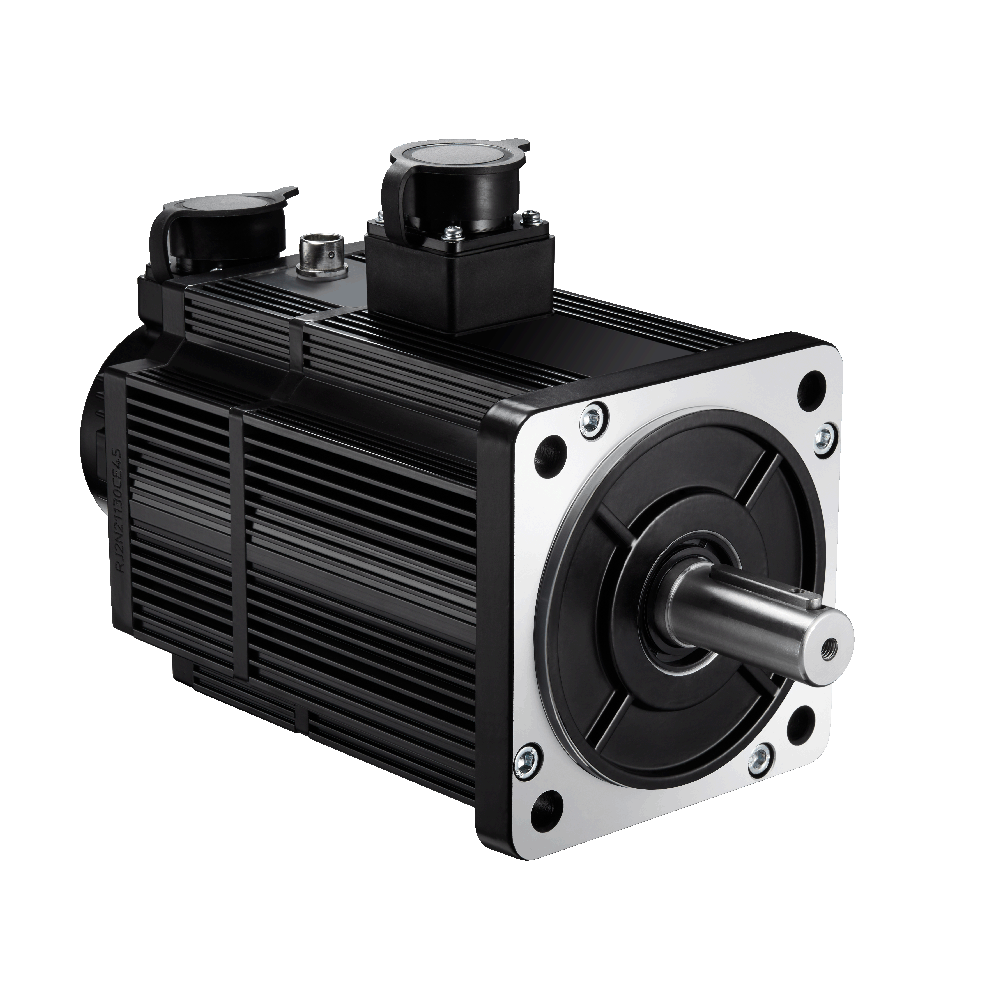

Leadshine ELM1H-1300MD130E-H AC servo motor with brake.
The ELM1H-1300MD130E-H has 23bit magnetic encoder.
Frame size 130 mm.
Rated power 1300 W.
Rated voltage 230 VAC.
Torque rated (peak) 8.34 (25.02) Nm.
Speed rated (peak) 1500 (4500) rpm.
Current rated (peak) 9.3 (27.9) A.
Weight 8.4 kg.

Leadshine ELM1H-1300MD130F-H AC servo motor.
The ELM1H-1300MD130F-H has 23bit magnetic encoder.
Frame size 130 mm.
Rated power 850 W.
Rated voltage 230 VAC.
Torque rated (peak) 8.34 (25.02) Nm.
Speed rated (peak) 1500 (4500) rpm.
Current rated (peak) 9.3 (27.9) A.
Weight 7.0 kg.

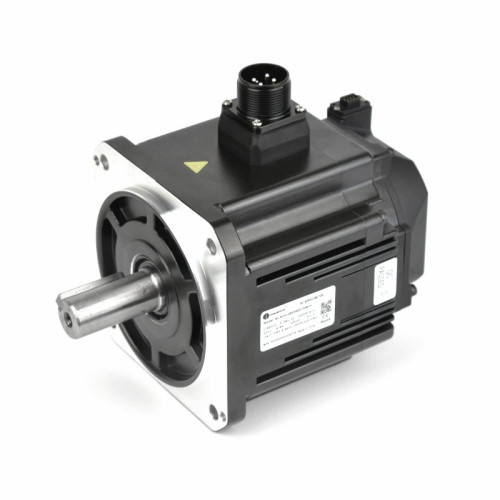

Leadshine ELM1H-0850MD130E-H AC servo motor with brake.
The ELM1H-0850MD130E-H has 23bit magnetic encoder.
Frame size 130 mm.
Rated power 850 W.
Rated voltage 230 VAC.
Torque rated (peak) 5.39 (16.17) Nm.
Speed rated (peak) 1500 (4500) rpm.
Current rated (peak) 6.8 (20.4) A.
Weight 6.9 kg.

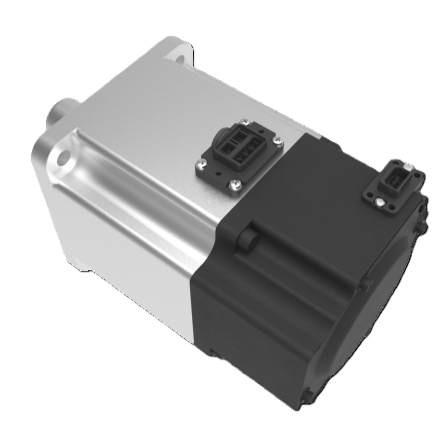

Leadshine ELM1H-1000MA80E AC servo motor with brake.
The ELM1H-1000MA80E has 23bit magnetic encoder.
Frame size 80 mm.
Rated power 1000 W.
Rated voltage 230 VAC.
Torque rated (peak) 3.18 (9.54) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 5.7 (17.7) A.
Weight 3.4 kg.

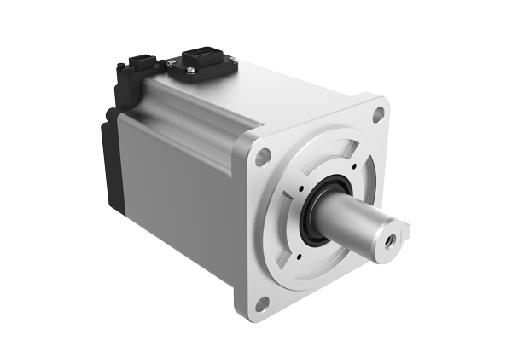

Leadshine ELM1H-1000MA80F AC servo motor.
The ELM1H-1000MA80F has 23bit magnetic encoder.
Frame size 80 mm.
Rated power 1000 W.
Rated voltage 230 VAC.
Torque rated (peak) 3.18 (9.54) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 5.7 (17.7) A.
Weight 2.8 kg.

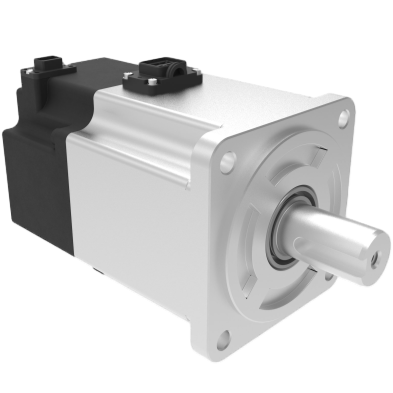

Leadshine ELM1H-0750MA80E AC servo motor with brake.
The ELM1H-0750MA80E has 23bit magnetic encoder.
Frame size 80 mm.
Rated power 750 W.
Rated voltage 230 VAC.
Torque rated (peak) 2.39 (7.17) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 4.1 (13.4) A.
Weight 2.7 kg.

Leadshine ELM1H-0400MA80F AC servo motor.
The ELM1H-0400MA80F has 23bit magnetic encoder.
Frame size 60 mm.
Rated power 400 W.
Rated voltage 230 VAC.
Torque rated (peak) 1.27 (3.81) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 2.1 (6.5) A.
Weight 1.3 kg.

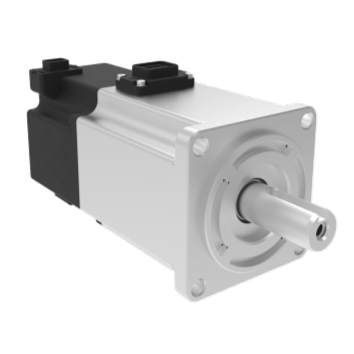

Leadshine ELM1H-0200MA60E AC servo motor with brake.
The ELM1H-0200MA60E has 23bit magnetic encoder.
Frame size 60 mm.
Rated power 200 W.
Rated voltage 230 VAC.
Torque rated (peak) 0.64 (1.92) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 1.5 (4.5) A.
Weight 1.3 kg.

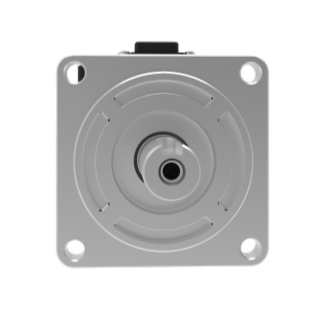

Leadshine ELM1H-0200MA60F AC servo motor.
The ELM1H-0200MA60F has 23bit magnetic encoder.
Frame size 60 mm.
Rated power 400 W.
Rated voltage 230 VAC.
Torque rated (peak) 0.64 (1.92) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 1.5 (4.5) A.
Weight 1.0 kg.

Leadshine ELM1H-0100MA40E AC servo motor with brake.
The ELM1H-0100MA40E has 23bit magnetic encoder.
Frame size 40 mm.
Rated power 100 W.
Rated voltage 230 VAC.
Torque rated (peak) 0.32 (0.96) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 0.92 (2.85) A.
Weight 0.55 kg.

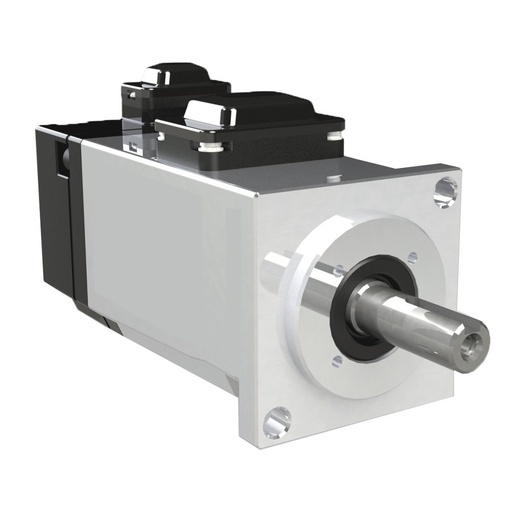

Leadshine ELM1H-0100MA40F AC servo motor.
The ELM1H-0100MA40F has 23bit magnetic encoder.
Frame size 40 mm.
Rated power 100 W.
Rated voltage 230 VAC.
Torque rated (peak) 0.32 (0.96) Nm.
Speed rated (peak) 3000 (5000) rpm.
Current rated (peak) 0.92 (2.85) A.
Weight 0.38 kg.

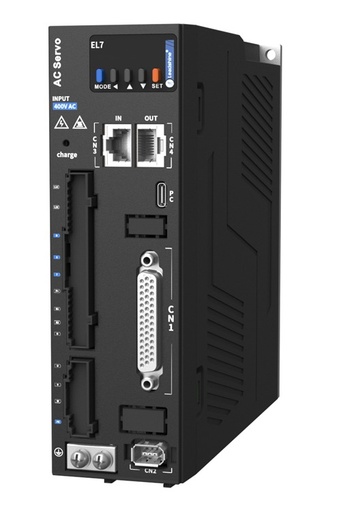

Sterownik silnika serwo Leadshine EL7-RS2000P.
Moc znamionowa 2000 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 12.0 (36.0) A.
Model EL7-RS2000P obsługuje tryby sterowania: Modbus RTU, Pulse+Direction lub analogowy.
Konfigurowalne wejścia/wyjścia: 8 DI, 5 DO, 2 AI i 1 AO.

Sterownik silnika serwo Leadshine EL7-RS1500P.
Moc znamionowa 1500 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 9.5 (28.5) A.
Model EL7-RS1500P obsługuje tryby sterowania: Modbus RTU, Pulse+Direction lub analogowy.
Konfigurowalne wejścia/wyjścia: 8 DI, 5 DO, 2 AI i 1 AO.

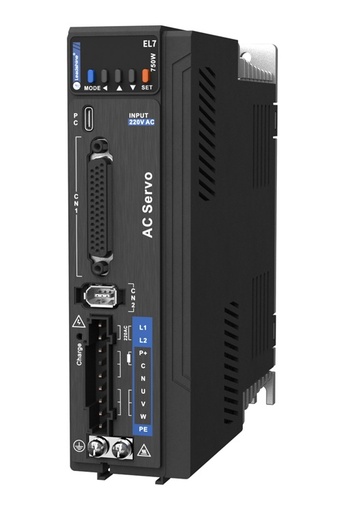

Sterownik silnika serwo Leadshine EL7-RS1000P.
Moc znamionowa 1000 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 7.0 (18.7) A.
Model EL7-RS1000P obsługuje tryby sterowania: Modbus RTU, Pulse+Direction lub analogowy.
Konfigurowalne wejścia/wyjścia: 8 DI, 5 DO, 2 AI i 1 AO.

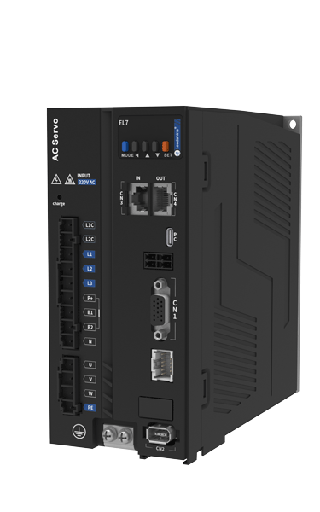

Sterownik silnika serwo Leadshine EL7-EC2000N.
Moc znamionowa 2000 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 12.0 (36.0) A.
Model EL7-EC2000N obsługuje tryby sterowania: EtherCAT.
Konfigurowalne wejścia/wyjścia: 4 DI, 3 DO.

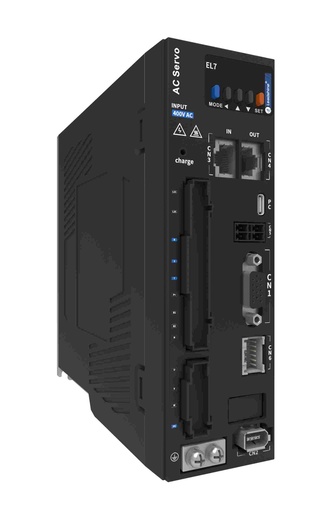

Sterownik silnika serwo Leadshine EL7-EC1500N.
Moc znamionowa 1500 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 9.5 (28.5) A.
Model EL7-EC1500N obsługuje tryby sterowania: EtherCAT.
Konfigurowalne wejścia/wyjścia: 4 DI, 3 DO.

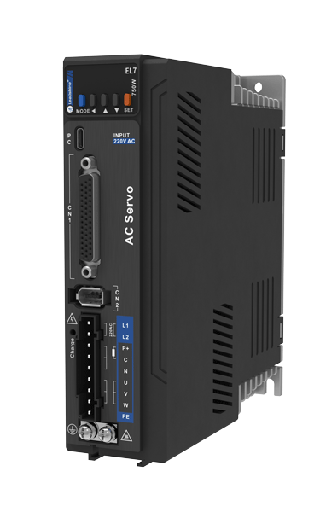

Sterownik silnika serwo Leadshine EL7-EC750N.
Moc znamionowa 750 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 5.5 (15.5) A.
EL7-EC750N obsługuje tryby sterowania: EtherCAT.
Konfigurowalne wejścia/wyjścia: 4 DI, 3 DO.

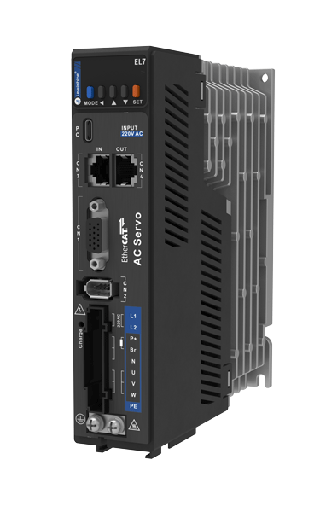

Sterownik silnika serwo Leadshine EL7-EC400N.
Moc znamionowa 400 W.
Napięcie wejściowe 230 VAC.
Prąd znamionowy (szczytowy) 3.5 (10.5) A
Model EL7-EC400N obsługuje tryby sterowania: EtherCAT.
Konfigurowalne wejścia/wyjścia: 4 DI, 3 DO.

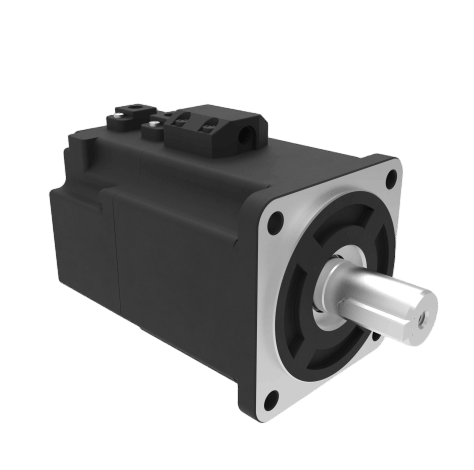

Silnik serwo prądu stałego Leadshine ELVM8075V48EH-M17-HD z hamulcem.
Model ELVM8075V48EH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 80 mm.
Moc znamionowa 750 W.
Napięcie znamionowe 48 VDC.
Moment znamionowy (szczytowy) 2.39 (7.17) Nm.
Prędkość znamionowa (szczytowa) 3000 (3900) obr./min.
Prąd znamionowy (szczytowy) 19 (59) A.
Masa 2.7 kg.

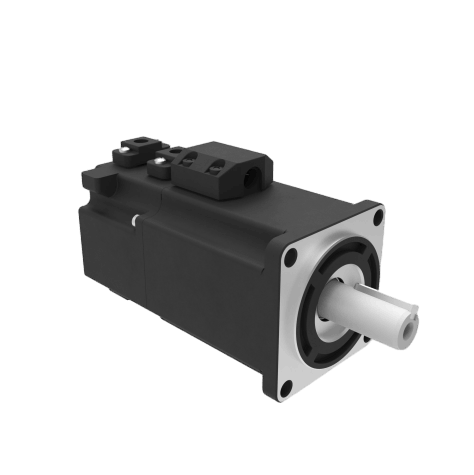

Silnik serwo prądu stałego Leadshine ELVM6060V48EH-M17-HD z hamulcem
Model ELVM6060V48EH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 60 mm.
Moc znamionowa 600 W.
Napięcie znamionowe 48 VDC.
Moment znamionowy (szczytowy) 1.91 (5.73) Nm.
Prędkość znamionowa (szczytowa) 3000 (4000) obr./min.
Prąd znamionowy (szczytowy) 15 (46.5) A.
Masa 2.1 kg.

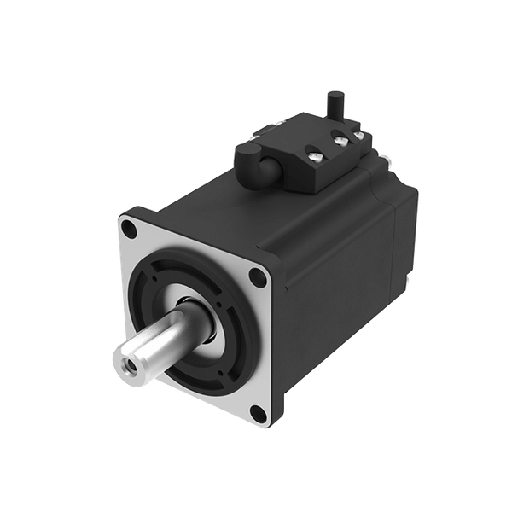

Silnik serwo prądu stałego Leadshine ELVM6060V48FH-M17-HD.
Model ELVM6060V48FH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 60 mm.
Moc znamionowa 600 W.
Napięcie znamionowe 48 VDC.
Moment znamionowy (szczytowy) 1.91 (5.73) Nm.
Prędkość znamionowa (szczytowa) 3000 (4000) obr./min.
Prąd znamionowy (szczytowy) 15 (46.5) A.
Masa 1.74 kg.

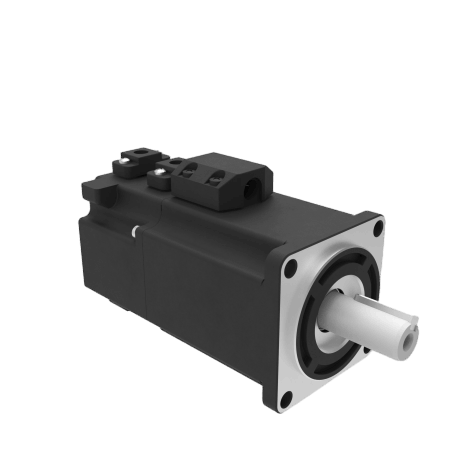

Silnik serwo prądu stałego Leadshine ELVM6040V48EH-M17-HD z hamulcem
Model ELVM6040V48EH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 60 mm.
Moc znamionowa 400 W.
Napięcie znamionowe 48 VDC.
Moment znamionowy (szczytowy) 1.27 (3.81) Nm.
Prędkość znamionowa (szczytowa) 3000 (4000) obr./min.
Prąd znamionowy (szczytowy) 10 (31) A.
Masa 1.7 kg.

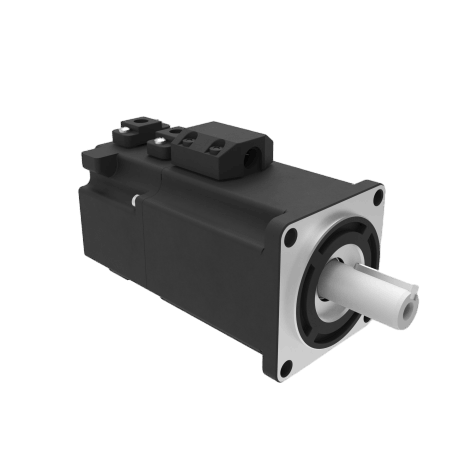

Silnik serwo prądu stałego Leadshine ELVM6040V24EH-M17-HD z hamulcem.
Model ELVM6040V24EH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 60 mm.
Moc znamionowa 400 W.
Napięcie znamionowe 24 VDC.
Moment znamionowy (szczytowy) 1.27 (3.81) Nm.
Prędkość znamionowa (szczytowa) 3000 (4000) obr./min.
Prąd znamionowy (szczytowy) 19.9 (61.7) A.
Masa 1.7 kg.

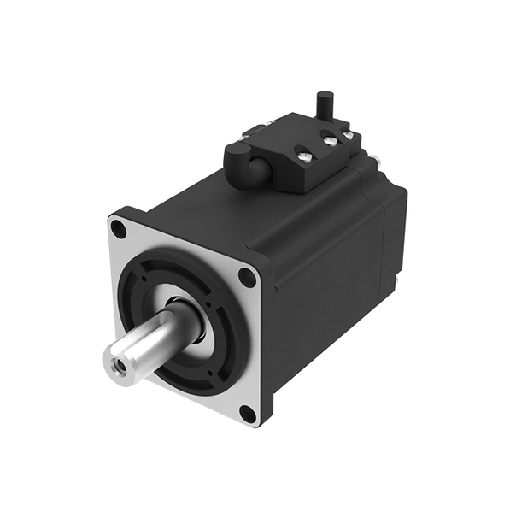

Silnik serwo prądu stałego Leadshine ELVM6040V24FH-M17-HD.
Model ELVM6040V24FH-M17-HD posiada 17-bitowy magnetyczny absolutny enkoder wieloobrotowy.
Rozmiar ramy 60 mm.
Moc znamionowa 400 W.
Napięcie znamionowe 24 VDC.
Moment znamionowy (szczytowy) 1.27 (3.81) Nm.
Prędkość znamionowa (szczytowa) 3000 (4000) obr./min.
Prąd znamionowy (szczytowy) 19.9 (61.7) A.
Masa 1.3 kg.
